15Bar samengestelde STS-Slangen13766 Gids 12“ de Versterkte Milieuvriendelijke Stookolie van de Staaldraad
Beschrijving
De overdrachtsystemen zijn een essentiële facilitator voor drijvend LNG. Om LNG te ontladen voor de kust, zijn diverse lucht en drijvende overdrachtsystemen momenteel in ontwikkeling. Wat zijn gebaseerd op de technologie van het ladingswapen, anderen op metaal flexibele pijp of multi-samenstellingssts slang.

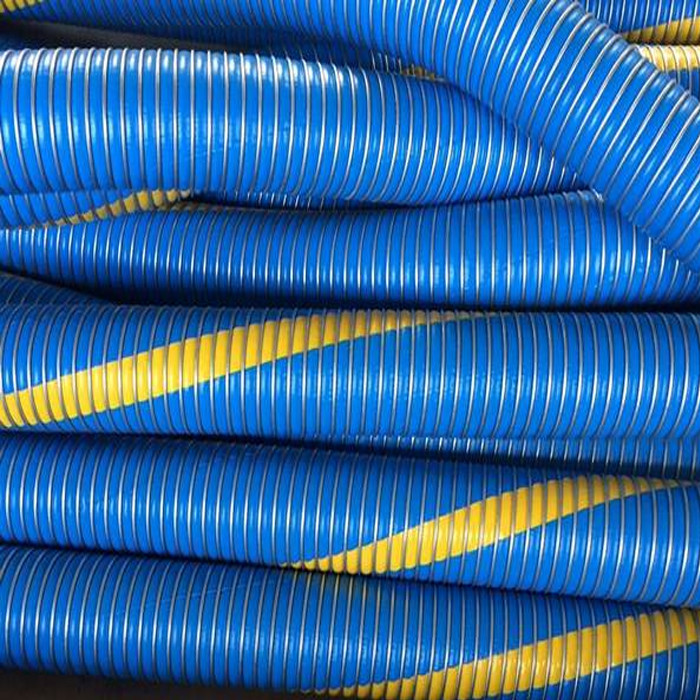

De multi-samenstellingssts slang bestaat uit spiraalvormige draden, dunne vloeibare strakke films van polymere materialen en lagen van stof zoals polymere materialen. Voor drijvende slangen is de samengestelde STS-slang behandeld met isolatie en een polymere buitenslang. De gelijkaardige samengestelde slangen worden vaak gebruikt in de olie en de chemische industrie voor overdracht. Als dusdanig, is de samengestelde STS-slangtechnologie niet nieuw. Nochtans, maken de betrouwbaarheid en de veiligheidsvoorschriften en de cryogene temperatuur tijdens verrichting tot de LNGslang een klasse op zijn.
Specificaties
| Punt |
15Bar samengestelde STS-Slangen13766 Gids 12“ de Versterkte Milieuvriendelijke Stookolie van de Staaldraad |
| Materiaal |
Top-Level PTFE |
| Beschikbare grootte |
Diameter: 32800mm; Length≤40m |
| Werkdruk |
10-21Bar |
| Vacuüm |
0.9Bar |
| Kleur |
Transparant, zwart, wit, is om het even welke pantonekleur beschikbaar |
| Toepassing |
Zuiging & lossingsstookolie of smeermiddelen in vrachtwagens of vaste stortingen |
| Normen |
EN13766 & En13765 |
| Temperatuurwaaier |
-30℃ aan +100℃ |
| Veiligheidsfactor |
6:1 |
|
Chemische Weerstand
|
Voorzie A van brandstof: Geen verslechtering |
| Olie 3: Geen verslechtering |
| Smeerolie: Geen verslechtering |
| Scherpe olie: Geen verslechtering |
| Verdunde HCL: Geen verslechtering |
| Model |
Afmetingen |
Werkdruk |
Veiligheidsfactor |
Buigende Straal |
Gewicht |
Lengte |
| Samengesteld |
[mm] |
[duim] |
[bar] |
[psi] |
[kg] |
[m] |
| Df-CH20 |
20 |
3/4“ |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| Df-CH25 |
25 |
1“ |
16 |
230 |
6:1 |
100 |
1 |
40 |
| Df-CH32 |
32 |
11/4“ |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| Df-CH40 |
40 |
11/2“ |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| Df-CH50 |
50 |
2“ |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| Df-CH65 |
65 |
21/2“ |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| Df-CH80 |
80 |
3“ |
16 |
230 |
6:1 |
260 |
4 |
40 |
| Df-CH100 |
100 |
4“ |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| Df-CH125 |
125 |
5“ |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| Df-CH150 |
150 |
6“ |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| Df-CH200 |
200 |
8“ |
16 |
230 |
6:1 |
750 |
18 |
40 |
| Df-CH250 |
250 |
10“ |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Diverse grootte kan volgens de vereisten worden aangepast. |
Eigenschappen
1. Goede weerstand tegen positieve en negatieve druk.
2. Elektrostatische lossingsfunctie.
3. Het kan hoge druk dragen, slijtage-verzetten zich tegen.
4. Weerstand op hoge temperatuur.
5. Het heeft goede olieweerstand en chemische corrosieweerstand.
6. De gebruiksaffiniteit is sterk, voelt goed, plakt niet, kleurrijk.
Toepassingen

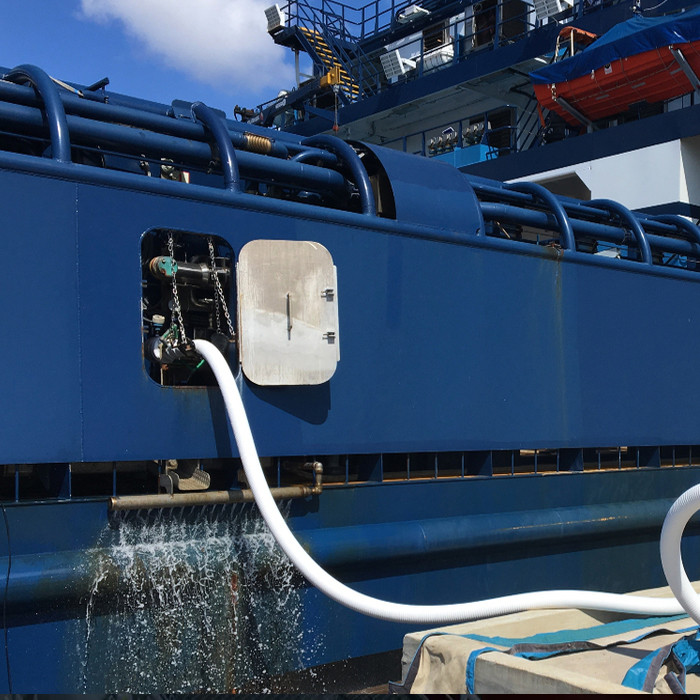

●Ship-to-ship en ship-to-shore
●LNG bulkoverdracht
●LNG het bunkering
●Ook geschikt voor de lijnen van de Dampterugkeer
●Olietanker
Voordelen

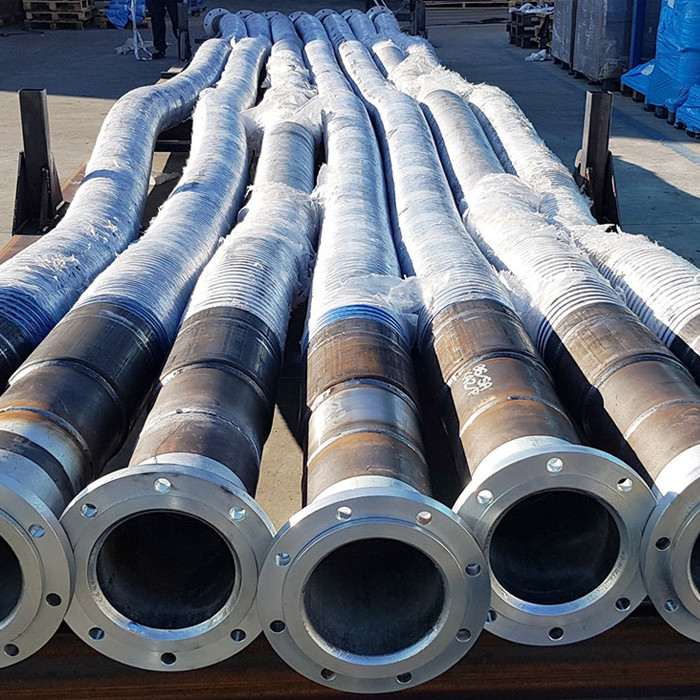

Slangassemblage
wegens het vaak gevaarlijke vervoer gebruikte het wordt geadviseerd dat de samengestelde slang slechts met behoorlijk vaste montage zou moeten worden gebruikt. De samengestelde slangen worden normaal gepast door de draad geranselde methode of door externe golfplaat. Alle slangen hebben een 6 tot 1 veiligheidsfactor.
Het testen
Alle die slangassemblage moet druk aan anderhalf keer de maximum geadviseerde die hydrostatisch werkdruk wordt en elektrisch zijn wordt getest getest om continuïteit per te bevestigen:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, ENGELS ISO-8031:2009, ENGELSE ISO 1402
Montage

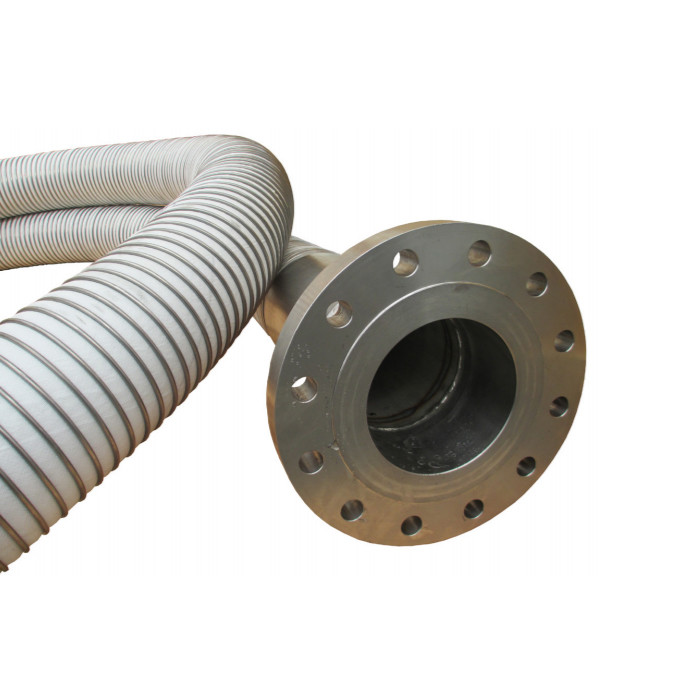

Een brede waaier van montage kan zoals Camlocks, Geschroefte montage, flenzen enz. worden geleverd.
Materiële montage - Roestvrij staal, Aluminium, Douane.
