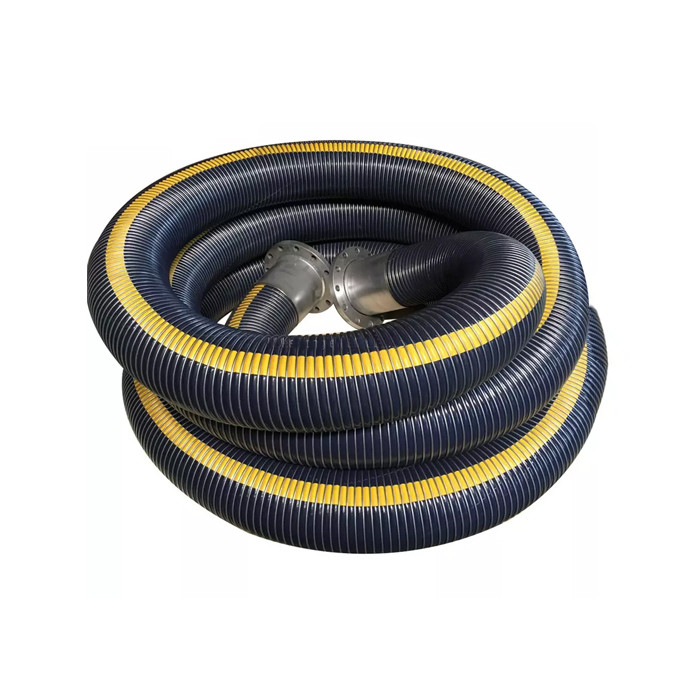

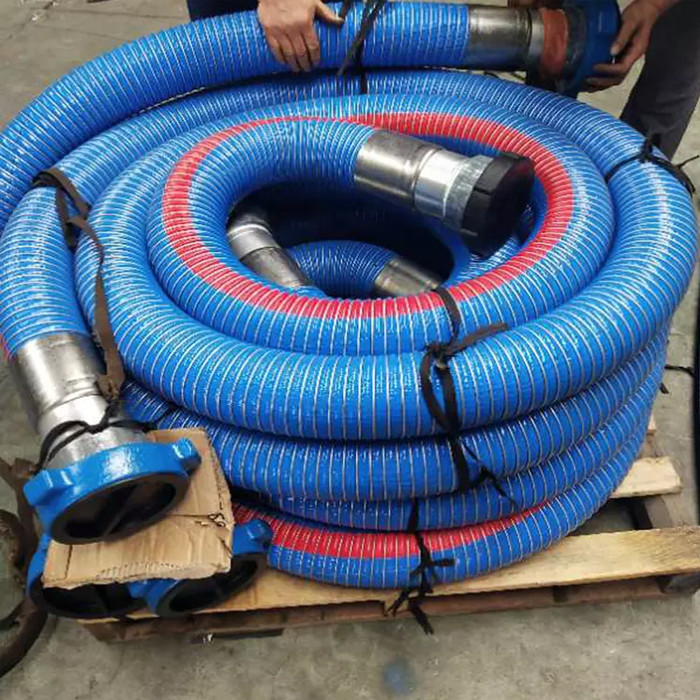

EN13766 de Flexibele Hoge druk 21Bar van de specificatiessts Slang voor Olieoverdracht
Beschrijving
Wordt de multi-LNG Witte Samengestelde STS Slang speciaal ontworpen voor zeegebruik in ruwe voorwaarden, zoals Schip - - verscheep verrichtingen waar het LNG bij een temperatuur van -164°C zal worden ontladen. De samengestelde STS-Slang kan in verschillende verrichtingen worden gebruikt zoals het Naast elkaar en Achter elkaar Ontladen. Deze slangen zijn ook geschikt als lijn van de Dampterugkeer in combinatie met andere overdrachtsystemen als het laden van wapens en flexibele pijpleidingssystemen.
STS-de slangen worden verklaard door verscheidene klassenmaatschappijen zoals dnv-GL, Bureau Veritas (BV) en Amerikaanse Dienst van het Verschepen (ABS) volgens EN 1474-II en EN 12434. Deze slangen zijn klaar om in ENGELSE 1474-III verklaarde systemen rond de Wereld worden gebruikt. Een uitgebreid testprogramma met TNO en Shell en de veelvoudige jaren van operationele ervaring hebben bewezen dat de multi-LNG Witte Samengestelde STS Slangen betrouwbaar zijn. Naast dat zijn zij ook veilig om in al soort dynamische voorwaarden met inbegrip van Zeelngschip te gebruiken - - verschepen doorgiften.
Specificaties
| Productnaam |
EN13766 de Flexibele Hoge druk 21Bar van de specificatiessts Slang voor Olieoverdracht |
| Merknaam |
DockFender |
| ModelNumber |
Df-ST10IN |
| Materiaal |
Top-Level PTFE |
| Norm |
EN13765/EN13766 |
| Veiligheidsfactor |
6:1 |
| De verwerkingsdienst |
Afgietsel |
| Prestaties |
Het verouderen weerstand, ozonweerstand, olieweerstand |
| Kleur |
Om het even welke kleur is O.K. |
| Tekeningsformaat |
Beschikbaar volgens ontwerp in productie |
| Pakket |
Binnen-plastic Zak; Buiten - Standaardpallets, houten geval of als uw vraag |
| Gebruik |
Multi-doel-terminals, Ro/ro-hellingen, de Terminals van het Passagiersschip, Aak |
| De dienst |
De warme en snelle die reactiedienst door het professionele Team van de de Uitvoerverkoop van de ervaring van vele jaren in de behandeling van de uitvoer naar de V.S., Europa, Australië en andere landen wordt voorzien. |
| Model |
Afmetingen |
Werkdruk |
Veiligheidsfactor |
Buigende Straal |
Gewicht |
Lengte |
| Samengesteld |
[mm] |
[duim] |
[bar] |
[psi] |
[kg] |
[m] |
| Df-CH20 |
20 |
3/4“ |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| Df-CH25 |
25 |
1“ |
16 |
230 |
6:1 |
100 |
1 |
40 |
| Df-CH32 |
32 |
11/4“ |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| Df-CH40 |
40 |
11/2“ |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| Df-CH50 |
50 |
2“ |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| Df-CH65 |
65 |
21/2“ |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| Df-CH80 |
80 |
3“ |
16 |
230 |
6:1 |
260 |
4 |
40 |
| Df-CH100 |
100 |
4“ |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| Df-CH125 |
125 |
5“ |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| Df-CH150 |
150 |
6“ |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| Df-CH200 |
200 |
8“ |
16 |
230 |
6:1 |
750 |
18 |
40 |
| Df-CH250 |
250 |
10“ |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Diverse grootte kan volgens de vereisten worden aangepast. |
Eigenschappen
1. Volledig volgzaam met EN13765 & 13766.
2. Zeer flexibele en kleine buigende straal.
3. Chemische olieweerstand.
4. Roestvrij staal/de facultatieve koppeling/de flens van HDG.
Toepassingen
●Ship-to-ship en ship-to-shore
●LNG bulkoverdracht
●LNG het bunkering
●Ook geschikt voor de lijnen van de Dampterugkeer
●Olietanker
Voordelen
Slangassemblage
wegens het vaak gevaarlijke vervoer gebruikte het wordt geadviseerd dat de samengestelde slang slechts met behoorlijk vaste montage zou moeten worden gebruikt. De samengestelde slangen worden normaal gepast door de draad geranselde methode of door externe golfplaat. Alle slangen hebben een 6 tot 1 veiligheidsfactor.
Het testen
Alle die slangassemblage moet druk aan anderhalf keer de maximum geadviseerde die hydrostatisch werkdruk wordt en elektrisch zijn wordt getest getest om continuïteit per te bevestigen:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, ENGELS ISO-8031:2009, ENGELSE ISO 1402

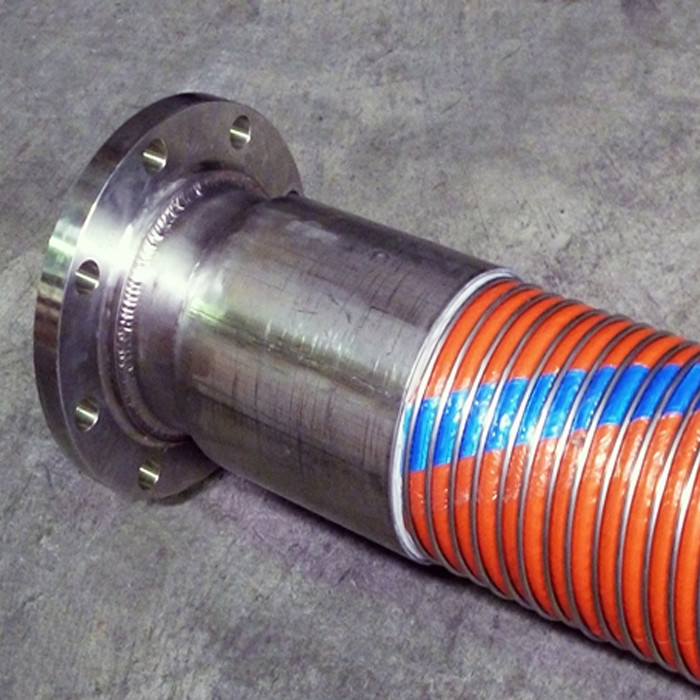

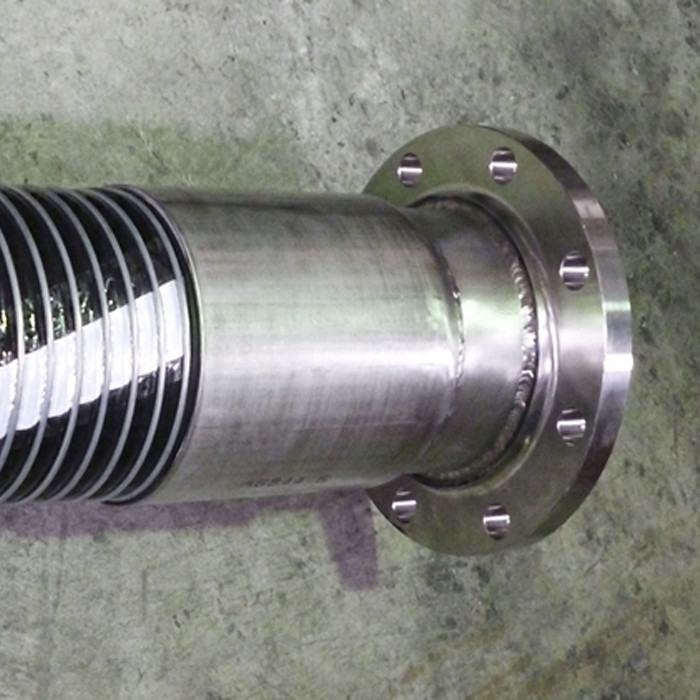

Montage
Een brede waaier van montage kan zoals Camlocks, Geschroefte montage, flenzen enz. worden geleverd.
Materiële montage - Roestvrij staal, Aluminium, Douane.
