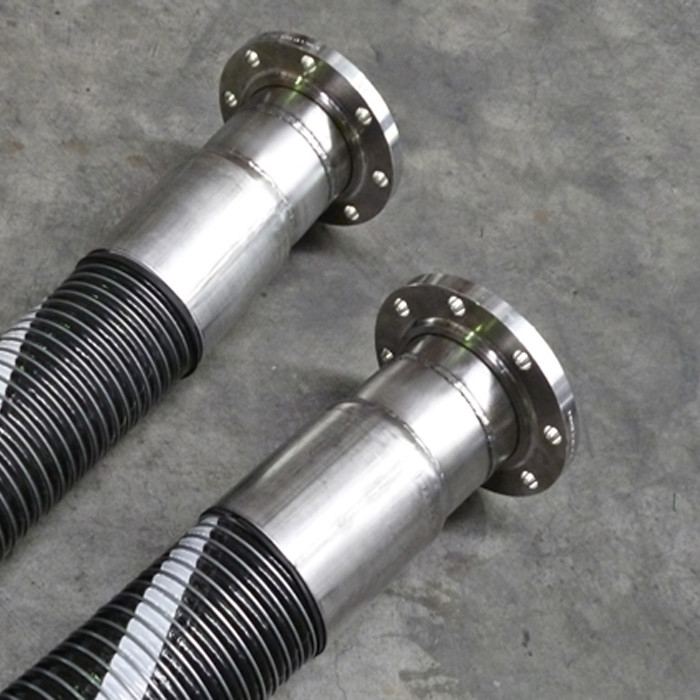

De Slang EN13766 van de hoge druksts Olie verklaarde de Flexibele Samengestelde Draad van het Slangstaal
Beschrijving
De betrouwbare overdrachtsystemen zijn een zeer belangrijk element in het ontwikkelen van het drijven LNGtechnologie. De multi-samengestelde STS-Slang kan blijken een betrouwbare en rendabele oplossing te zijn. TNO, de Nederlandse organisatie van het contractonderzoek, heeft een uitgebreid testprogramma over de multi-samengestelde slang van Gutteling-B.V. uitgevoerd want het Schip - - het LNGoverdrachten (van STS) verscheept. Het heeft in kwalificatie van de slang in overeenstemming met EN1474-Deel 2 geresulteerd.
De samengestelde STS-Slang is het eerste product dat overeenkomstig deze nieuwe internationaal toegelaten norm is gekwalificeerd. Het testprogramma werd uitgevoerd in nauwe samenwerking met B.V., EXMAR en DNV van Gutteling. Het concentreerde zich op het mechanische en stroomgedrag bij omringende en cryogene exploitatievoorwaarden. Meer dan de EN1474-Vereisten, wordt een testprogramma op verscheidene niveaus uitgevoerd, worden meer steekproeven getest en meer extreme ladingscombinaties worden toegepast. Het doel was een gegevensreeks te verstrekken die de kwalificatie van het overdrachtsysteem overeenkomstig EN1474-Deel 3 toelaat.
Specificaties
| Materiaal | PTFE, Gegalvaniseerde Staaldraad, pvc Met een laag bedekte Polyesterdoek |
| Productnaam | De Slang EN13766 van de hoge druksts Olie verklaarde Flexibel Samengesteld Slangstaal Wirer |
| Grootte | Df-CH80 |
| Binnendraad | Roestvrij staal 316 |
| Voering | Polyamide |
| Karkas | Polyamidestoffen, Polyesterfilms |
| Buitendraad | Roestvrij staal 316 |
| Werkdruk | 10 bar aan 21 bar |
| Maximumlengte | 40 meters |
| Steekproef | Beschikbaar |
| levertijd | Normaal 3-5 dagen |
| Model | Afmetingen | Werkdruk | Veiligheidsfactor | Buigende Straal | Gewicht | Lengte | ||
| Samengesteld | [mm] | [duim] | [bar] | [psi] | [kg] | [m] | ||
| Df-CH20 | 20 | 3/4“ | 16 | 230 | 6:1 | 80 | 0,8 | 40 |
| Df-CH25 | 25 | 1“ | 16 | 230 | 6:1 | 100 | 1 | 40 |
| Df-CH32 | 32 | 11/4“ | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| Df-CH40 | 40 | 11/2“ | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| Df-CH50 | 50 | 2“ | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| Df-CH65 | 65 | 21/2“ | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| Df-CH80 | 80 | 3“ | 16 | 230 | 6:1 | 260 | 4 | 40 |
| Df-CH100 | 100 | 4“ | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| Df-CH125 | 125 | 5“ | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| Df-CH150 | 150 | 6“ | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| Df-CH200 | 200 | 8“ | 16 | 230 | 6:1 | 750 | 18 | 40 |
| Df-CH250 | 250 | 10“ | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Note: Diverse grootte kan volgens de vereisten worden aangepast. | ||||||||
Eigenschappen
1. Volledig volgzaam met EN13765 & 13766.
2. Zeer flexibele en kleine buigende straal.
3. Chemische olieweerstand.
4. Roestvrij staal/de facultatieve koppeling/de flens van HDG.
Toepassingen
●Ship-to-ship en ship-to-shore
●LNG bulkoverdracht
●LNG het bunkering
●Ook geschikt voor de lijnen van de Dampterugkeer
●Olietanker
Voordelen
Slangassemblage
wegens het vaak gevaarlijke vervoer gebruikte het wordt geadviseerd dat de samengestelde slang slechts met behoorlijk vaste montage zou moeten worden gebruikt. De samengestelde slangen worden normaal gepast door de draad geranselde methode of door externe golfplaat. Alle slangen hebben een 6 tot 1 veiligheidsfactor.
Het testen
Alle die slangassemblage moet druk aan anderhalf keer de maximum geadviseerde die hydrostatisch werkdruk wordt en elektrisch zijn wordt getest getest om continuïteit per te bevestigen:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, ENGELS ISO-8031:2009, ENGELSE ISO 1402
Montage
Een brede waaier van montage kan zoals Camlocks, Geschroefte montage, flenzen enz. worden geleverd.
Materiële montage - Roestvrij staal, Aluminium, Douane.
