Roller Fenders zijn mechanische scheepsfenders en scheepsgeleidingscomponenten die zijn ontwikkeld voor toepassingen waarbij schepen zowel bescherming tegen stoten als gecontroleerde richtingsbeweging tegen vaste maritieme constructies nodig hebben.
Beschrijving

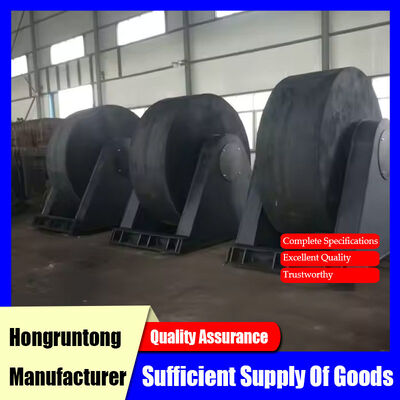

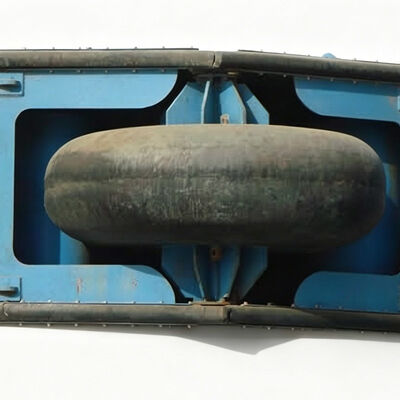

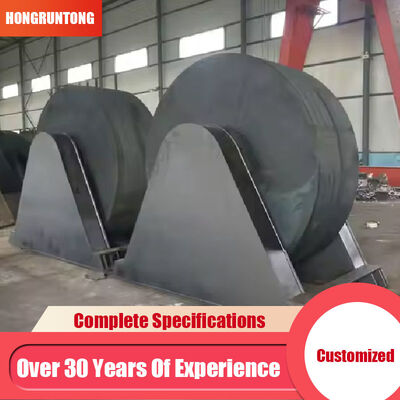

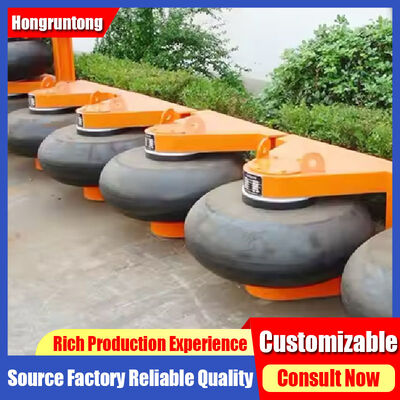

In tegenstelling tot conventionele stationaire spatbordsystemen die voornamelijk contactenergie absorberen door rubbercompressie, bevat een Roller Fender een cilindrische rubberen rol gemonteerd op een stalen as en ondersteunende structuur. Wanneer de scheepsromp in contact komt met de rol, draait het cilindrische lichaam rond zijn as, waardoor de relatieve scheepsbeweging kan worden omgezet in een gecontroleerde rolbeweging. Dit werkingsprincipe vermindert de glijwrijving op het contactvlak, terwijl de uitgeoefende belasting via de rol, as, lageropstelling en draagframe naar de beschermde constructie wordt overgebracht.
Het rollichaam is over het algemeen vervaardigd uit zeer sterk maritiem rubber dat is samengesteld om elastische vervorming, slijtvastheid, weerstand tegen vermoeidheid en duurzaamheid voor het milieu te bieden. Het rubbermengsel moet geschikte mechanische eigenschappen behouden onder herhaalde compressie en rotatie, terwijl het in staat blijft te werken bij blootstelling aan de zee, zeewaterspatten, vochtigheid, ultraviolette straling en temperatuurschommelingen.
De interne as biedt de primaire rotatieondersteuning voor de rol en brengt mechanische krachten over naar de ondersteunende structuur. Afhankelijk van de systeemconfiguratie zijn er lager- of buscomponenten ingebouwd om de gecontroleerde rotatie te behouden en de mechanische weerstand te verminderen. Het draagframe is ontworpen om de rolpositie te behouden bij herhaald contact met het schip en de resulterende belastingen te verdelen over de dokmuur, kadeconstructie, sluismuur, geleidingsconstructie of andere ondersteunende infrastructuur.
Casestudy: Roller Fender-installatie voor een reparatiefaciliteit voor bulkcarriers van 52.000 DWT in Zuid-Korea
Een grote scheepsreparatiefaciliteit aan de zuidkust van Zuid-Korea exploiteert verschillende droogdokken voor commerciële schepen, waaronder bulkcarriers, containerschepen en grote multifunctionele vrachtschepen. Een van de ingangen van het droogdok werd vaak gebruikt door schepen in het bereik van 40.000 tot 60.000 DWT. Het bestaande beveiligingssysteem bestond voornamelijk uit stationaire rubberen elementen, maar het operatieteam constateerde aanzienlijke wrijving wanneer schepen onder een hoek de ingangsconstructie raakten.
De scheepswerf startte een verbeteringsproject gericht op het verminderen van wrijving met behoud van adequate impactbescherming. Voor de contactrijke delen van de ingang is gekozen voor een Roller Fender-systeem. Bij de technische beoordeling werd rekening gehouden met de afmetingen van de grootste regelmatig onderhouden schepen, de beschikbare montageruimte, de naderingssnelheid van het schip, de contacthoogte en de verwachte richting van de relatieve beweging.
Het geselecteerde systeem maakte gebruik van robuuste cilindrische rubberen rollen, ondersteund door stalen assen en versterkte structurele beugels. De installatie werd geleidelijk voltooid langs de contactrijke delen van de dokingang. Elke rol werd na de mechanische bevestiging gecontroleerd op vrije rotatie en de verbindingspunten werden geïnspecteerd voordat het systeem in gebruik werd genomen.
Bij de eerste operationele proef was een bulkcarrier van ongeveer 52.000 DWT betrokken. Wanneer de romp in contact kwam met de Roller Fenders, draaiden de cilindrische rollen als reactie op de longitudinale beweging van het schip. Het contact was progressiever dan bij de vorige stationaire opstelling, en het schip bewoog zich door de ingang zonder de eerder waargenomen uitgesproken glijdende interactie.
Na de eerste proef werd het systeem tijdens meerdere dockingoperaties gemonitord. Uit inspectie bleek dat de roloppervlakken verdeeld contact ondervonden in plaats van aanhoudende slijtage op een enkele stationaire locatie. De scheepswerf rapporteerde ook dat de rollenopstelling een voorspelbaarder contactpad bood tijdens kleine zijdelingse afwijkingen in de uitlijning van het schip.
Functies
Zeer sterke rubberen rol met gecontroleerde vervorming
De rubberen rol is ontworpen om herhaalde mechanische belasting te weerstaan, terwijl de gecontroleerde elastische vervorming behouden blijft. Tijdens contact met het vaartuig wordt het rubberen lichaam samengedrukt afhankelijk van de uitgeoefende belasting en contactgeometrie, waardoor een vervormbaar grensvlak ontstaat tussen de romp en de ondersteunende structuur. Deze vervorming verdeelt de contactkracht over een geschikt gebied en voorkomt directe overdracht van de gehele impactbelasting op een stijve structurele verbinding.
Roterende as en lastoverdrachtstructuur
De as is verantwoordelijk voor het ondersteunen van de rol en het overbrengen van operationele krachten naar het draagframe. Tijdens contact oefent het schip een combinatie van radiale en tangentiële krachten uit op de rubberen rol. Deze krachten worden via het rubberen lichaam naar de as overgebracht en vervolgens naar de lagers, beugels en structurele verbinding.
Verminderde wrijving door rollend contact
Een van de belangrijkste technische functies van een Roller Fender is het verminderen van de wrijving die ontstaat wanneer een schip langs een beschermde constructie beweegt. De roterende rol verandert deze interactie door het contactelement te laten roteren als reactie op de beweging van het vaartuig. In plaats van volledig te vertrouwen op glijdende vervorming, volgt de rol de relatieve beweging van de romp door middel van rotatie.
Aanpasbare structurele configuratie voor maritieme infrastructuur
Roller Fender-systemen kunnen worden geconfigureerd voor verschillende maritieme constructies door de afmetingen van de rollen, de montagerichting, de afstand en de geometrie van het ondersteunende frame aan te passen. Dankzij dit aanpassingsvermogen kan hetzelfde basiswerkingsprincipe worden toegepast op droogdokwanden, sluisconstructies, kadehoeken, scheepsgeleidingssystemen en andere locaties met beperkte doorvaarthoogte.
Veelgestelde vragen
Met welke factoren moet rekening worden gehouden bij het selecteren van de diameter en lengte van een Roller Fender?
De belangrijkste factoren zijn onder meer de waterverplaatsing van het schip, de geometrie van de romp, de contacthoogte, de naderingssnelheid, de contacthoek, de verwachte contactfrequentie, de beschikbare installatievrijheid en de capaciteit van de ondersteunende structuur. De roldiameter beïnvloedt de contactgeometrie en het beschikbare vervormingsbereik, terwijl de rollengte het effectieve contactoppervlak bepaalt.
Kunnen Roller Fenders continu werken in zeewater en buiten mariene omgevingen?
Roller Fenders kunnen worden ontworpen voor gebruik op zee, maar de rubbersamenstelling en metalen componenten moeten worden geselecteerd op basis van de werkelijke omgevingsomstandigheden. Het rubber moet voldoende weerstand hebben tegen slijtage, verwering en herhaalde mechanische vervorming. Stalen onderdelen vereisen passende corrosiebescherming bij blootstelling aan zeewaternevel, vochtigheid of atmosferische omstandigheden.
Hoe wordt normaal gesproken de staat van onderhoud van een Roller Fender geïnspecteerd?
De inspectie moet betrekking hebben op de rubberen rol, de as, het lager- of bussysteem, het structurele frame, de ankerverbindingen en de beschermende coating. De rol moet draaien zonder abnormale weerstand, overmatig geluid of zichtbare verkeerde uitlijning. Het rubberen oppervlak moet worden gecontroleerd op barsten, abnormale slijtage, insnijdingen of permanente vervorming.
Kunnen Roller Fenders worden aangepast voor een bestaande droogdok- of sluisconstructie?
Ja. Aangepaste configuraties zijn vaak vereist voor retrofitprojecten, omdat bestaande constructies vaste afmetingen en een beperkte installatieruimte kunnen hebben. Het beschikbare montageoppervlak, de ankerlocaties, de structurele capaciteit, de vereiste rolhoogte en het contactoppervlak met het schip moeten vóór productie worden beoordeeld.
Welke informatie moet worden verstrekt voor een technische offerte van Roller Fenders?
Nuttige technische informatie omvat het scheepstype en de geschatte DWT, scheepsafmetingen indien beschikbaar, verwachte afmeer- of doorvoersnelheid, contactrichting, installatielocatie, vereiste rolafmetingen indien al gespecificeerd, aantal eenheden, montagerichting en beschikbare structurele tekeningen.
