Maritieme bolders Hoogwaardig Treksterk Zoutwaterbestendig Lage Onderhoudskosten Lange Levensduur

Maritieme bolders Hoogwaardig, zoutwaterbestendig, weinig onderhoud, lange levensduur

Beschrijving

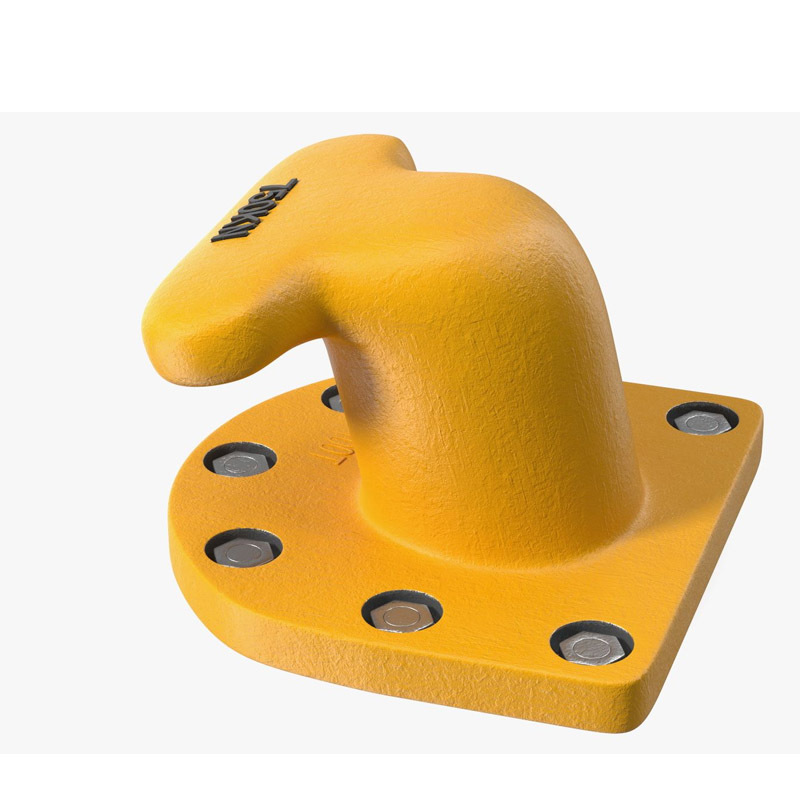

Afmeerbolders zijn essentiële maritieme hardware die is ontworpen om schepen aan ligplaatsen vast te zetten door de enorme krachten op te vangen en te beheersen die worden gegenereerd door wind, stromingen en scheepsbewegingen. De HRT-serie van Hongruntong Marine vertegenwoordigt het toppunt van boldertechniek, waarbij geavanceerde metallurgie, intelligent ontwerp en rigoureuze tests worden geïntegreerd om ongeëvenaarde prestaties, veiligheid en een lange levensduur te leveren in de meest veeleisende haven- en offshore-omgevingen.

In tegenstelling tot standaard bolders, die vaak eenvoudige gegoten of gefabriceerde stukken zijn, is de HRT-serie een systeemtechnische oplossing. Elk onderdeel, van de kernas tot de montagevoet, is geoptimaliseerd voor maximale lastverdeling, corrosiebestendigheid en operationele betrouwbaarheid.

Casestudy: Haven van Rotterdam, Nederland

De haven van Rotterdam, een van 's werelds drukste en meest geavanceerde zeehavens, ondervond voortijdige slijtage en oppervlakteverslechtering aan zijn standaard bolders op een terminal die regelmatig grote containerschepen van 18.000+ TEU bediende. De constante belasting onder hoge spanning en blootstelling aan de zoutheid van de Noordzee veroorzaakten scheuren en verminderden de veilige werklast (SWL) van hun bestaande apparatuur.

Hongruntong Marine kreeg de opdracht om 12 eenheden HRT-8000 Double-Bitt Bolders te leveren en te installeren. Na 36 maanden continu gebruik:

• Geen onderhoud: De bolders vertoonden geen tekenen van structurele vermoeidheid of significante corrosie.

• Verbeterde veiligheid: Het anti-vastloopontwerp voorkwam dat afmeerlijnen losschoten tijdens een plotselinge rukwind, een kritieke veiligheidsgebeurtenis.

• Kostenbesparingen: De haven schatte een vermindering van 60% in de verwachte onderhoudskosten over een periode van 5 jaar in vergelijking met de vorige bolders. Deze casus onderstreept het vermogen van de HRT-serie om extreme operationele uitdagingen aan te kunnen en tegelijkertijd aanzienlijke economische voordelen te bieden.

Casusoverzicht

De haven van Shanghai, geconfronteerd met meer verkeer van ultra-grote containerschepen, ondervond voortijdige slijtage en veiligheidsproblemen met hun bestaande bolders. Na overstap op de op maat ontworpen dubbelkruisbolders van Hongruntong, meldden ze over een periode van 12 maanden geen incidenten van boldervervorming of lijnverschuiving, ondanks een toename van 15% in scheepsoproepen. Het onderhoudsteam van de haven merkte ook een vermindering van 40% in de jaarlijkse inspectie- en bijwerkkosten dankzij ons superieure corrosiebeschermingssysteem.

Specificaties

Producteigenschappen

Eigenschap 1: Superieure metallurgie Geavanceerde productie
HRT-bolders worden gesmeed uit hoogwaardig, koolstofarm staal (Kwaliteit Q345B of equivalent ASTM A572 Kwaliteit 50), gevolgd door een normaliserende warmtebehandeling. Dit proces verfijnt de korrelstructuur, elimineert interne spanningen van het smeden en verbetert de mechanische eigenschappen - met name de slagvastheid. Het eindproduct heeft een minimale vloeigrens van 345 MPa en een uitzonderlijke weerstand tegen brosse breuk, zelfs in arctische omstandigheden onder nul.

• Vs. Gewoon product: Standaard bolders worden vaak gemaakt van gietijzer van lagere kwaliteit of gefabriceerd uit standaard koolstofstalen plaat (bijv. Q235). Gietijzer is bros en kan catastrofaal falen bij schokbelasting. Gefabriceerde plaatbolders kunnen zwakke punten hebben bij lassen, die gevoelig zijn voor spanningscorrosie.

• Praktisch voordeel: In een terminal in Noord-Noorwegen, waar de temperatuur daalt tot -25°C, ontwikkelden gewone stalen bolders micro-scheuren. De HRT-serie, met zijn superieure slagvastheid, functioneerde feilloos en garandeerde de veiligheid van het schip zonder risico op plotseling falen.

Eigenschap 2: Meerlaags corrosiebeschermingssysteem (CPS)
We gebruiken een uitgebreid 3-fasen beschermingssysteem:

1. Kogelstralen: Het oppervlak wordt gereinigd tot Sa 2.5-standaard om een perfecte hechting te garanderen.

2. Thermisch verzinken: De hele bolder wordt ondergedompeld in een bad met gesmolten zink (minimale coatingdikte 85µm), wat kathodische bescherming biedt die zelfs bekraste gebieden beschermt.

3. Epoxy-polyurethaan verfsysteem: Een eindlaag van hoogwaardige, maritieme verf wordt aangebracht, die superieure weerstand biedt tegen UV-degradatie en chemische slijtage door zout water en gemorste lading.

• Vs. Gewoon product: Standaard bolders kunnen alleen geverfd zijn of een dunne, gegalvaniseerde zinkcoating hebben. Dit biedt minimale bescherming, wat leidt tot snelle roestvorming, die de structuur verzwakt en de onderhoudsfrequentie verhoogt.

• Praktisch voordeel: Op een chemische handlingterminal in Singapore veroorzaakten corrosieve dampen dat alleen geverfde bolders binnen 6 maanden roestten. HRT-bolders die 4 jaar geleden zijn geïnstalleerd, vertonen slechts kleine cosmetische slijtage, waardoor de uitvaltijd voor opnieuw schilderen en inspectie drastisch wordt verminderd.

Eigenschap 3: Geoptimaliseerd geometrisch ontwerp
Het hoornprofiel is ontworpen met een specifieke radius om scherpe buiging van afmeerlijnen te voorkomen, waardoor hun levensduur wordt verlengd. De dwarsbalk en de basis zijn ontworpen met behulp van Finite Element Analysis (FEA) om een optimale spanningsverdeling te garanderen, waardoor concentratiepunten met hoge spanning worden geëlimineerd die tot vervorming leiden.

• Vs. Gewoon product: Veel bolders hebben scherpe randen of een kleine radius op de hoorns, die als een mes kunnen fungeren en dure synthetische afmeerlijnen kunnen beschadigen en voortijdig kunnen rafelen.

• Praktisch voordeel: Een veerbootexploitant die hoogwaardige synthetische touwen gebruikte, meldde een toename van 30% in de levensduur van de touwen na overstap op HRT-bolders, wat zich vertaalde in aanzienlijke operationele kostenbesparingen.

Eigenschap 4: Robuuste montage Interne versterking
De bolderbasis is royaal bemeten met meerdere, nauwkeurig bewerkte gaten voor veilige bevestiging. Intern is de bolderkern versterkt met radiale verstevigingen die de belasting diep in de kaistructuur overbrengen, niet alleen naar de oppervlaktebouten. Dit voorkomt dat de bolder 'wiebelt' onder variabele belastingen.

• Vs. Gewoon product: Goedkope bolders hebben vaak kleine, zwakke bases. De belasting wordt primair overgebracht op de bevestigingsbouten, die na verloop van tijd los kunnen raken of ervoor kunnen zorgen dat het betonnen substraat afbrokkelt en scheurt.

• Praktisch voordeel: Tijdens het afmeren van een grote LNG-tanker veroorzaakte een plotselinge rukwind een enorme schokbelasting. Terwijl een gewone bolder op een nabijgelegen ligplaats losgeraakte bouten bleek te hebben, bleef de HRT-bolder perfect stabiel, zonder schade aan de omliggende kade.

Toepassingen

Toepassing 1: Grote containerschipt terminals

• Operationele stroom: Afmeerlijnen worden van de lieren van het schip naar de bolders aan wal geleid met behulp van hijslijnen. Lijnen worden verdubbeld (achtpatroon) op dubbele bolders. De spanning wordt vanaf het schip aangepast.

• Uitdagingen: Extreem hoge en dynamische belastingen, vooral tijdens 'golfslag' van boegschroeven. Hoge cyclische vermoeidheid door frequente aankomst/vertrek van schepen.

• HRT-oplossing: De gesmede constructie en het FEA-geoptimaliseerde ontwerp zijn bestand tegen dynamische belastingen die de SWL overschrijden. De hoge cyclische vermoeidingsweerstand garandeert een lange levensduur ondanks constant gebruik.

• Milieugeschiktheid: De CPS is essentieel voor het weerstaan van constante zoutwaterspray. Het hoogwaardige staal presteert consistent van de hoge omgevingstemperaturen van het Midden-Oosten tot de koelere klimaten van Noord-Europa.

Toepassing 2: LNG Cryogene terminals

• Operationele stroom: Vergelijkbaar met containerterminals, maar met toegevoegde veiligheidsprotocollen. Bolders bevinden zich vaak in zones waar cryogene morsing (LNG bij -162°C) mogelijk is.

• Uitdagingen: Risico op brosse breuk van metalen die worden blootgesteld aan extreme kou. Mogelijkheid dat cryogene morsing op apparatuur spat.

• HRT-oplossing: Het genormaliseerde staal dat wordt gebruikt, biedt een uitzonderlijke slagvastheid bij lage temperaturen, waardoor brosse breuk wordt voorkomen. De CPS blijft hechtend en beschermend, zelfs onder thermische schokscenario's.

• Milieugeschiktheid: Speciaal ontworpen en getest voor cryogeen gebruik. Materialen zijn gecertificeerd voor prestaties bij temperaturen tot -60°C.

Toepassing 3: Getijdenrange sluizen

• Operationele stroom: Schepen worden afgemeerd terwijl ze wachten tot de sluisdeuren opengaan of tijdens getijdenveranderingen. Bolders zijn onderhevig aan constant veranderende trekwinkels naarmate het schip stijgt en daalt met het waterpeil.

• Uitdagingen: Multi-directionele belasting, constante onderdompelings- en blootstellingscycli en slijtage door touwen die worden verschoven.

• HRT-oplossing: De 360° corrosiebescherming is hier cruciaal. De gladde, geoptimaliseerde hoorngeometrie maakt het mogelijk om touwen soepel aan te passen zonder vast te lopen of overmatige slijtage.

• Milieugeschiktheid: De volledige thermische verzinking is ononderhandelbaar in deze permanent natte en schurende omgeving.

Toepassing 4: Offshore afmeren (platforms, tenders)

• Operationele stroom: Bevoorradingsschepen meren af ​​naast offshore platforms of tenders om personeel en vracht over te brengen. De omstandigheden zijn vaak ruw en onvoorspelbaar.

• Uitdagingen: Zware weersomstandigheden, door golven veroorzaakte bewegingen en beperkte onderhoudsmogelijkheden.

• HRT-oplossing: De extreme duurzaamheid en minimale onderhoudsvereisten van de HRT-serie maken het ideaal voor afgelegen locaties. De betrouwbaarheid vermindert het risico op een afmeermislukking, wat in een offshore-omgeving catastrofaal kan zijn.

• Milieugeschiktheid: Ontworpen om de corrosieve offshore-atmosfeer en het constante beuken van golven te weerstaan.

Waarom kiezen voor Hongruntong Marine? (4 gedetailleerde redenen)

Reden 1: Engineering-geleide productie & rigoureuze kwaliteitscontrole
Ons technische voordeel komt voort uit een diepe toewijding aan technische uitmuntendheid. Ons interne R&D-team gebruikt state-of-the-art FEA- en CFD-software om belastingen te simuleren en ontwerpen te optimaliseren voordat er metaal wordt gesneden. Het productieproces is ISO 9001 gecertificeerd, met kwaliteitscontroles in elke fase:

• Materiaalinpectie: Mill testcertificaten voor alle grondstoffen.

• Procescontrole: Kleurstofpenetranttesten (DPT) op alle kritische lassen, ultrasoon testen (UT) op gesmede componenten.

• Definitieve verificatie: Elke bolder wordt vóór verzending belast tot 1,5x zijn SWL, met een gecertificeerd testrapport. Een klant vroeg ooit om een ​​getuige belastingstest; we regelden het niet alleen, maar leverden ook hogesnelheidscamera-opnamen om het gedrag van de bolder onder extreme belasting te analyseren, wat perfecte elastische vervorming en herstel bevestigde.

Reden 2: Ongeëvenaarde maatwerk en technische ondersteuning
We begrijpen dat geen twee projecten identiek zijn. Hongruntong biedt volledige aanpassing: verschillende typen (enkel, dubbel, tee, nier), maten (SWL van 10T tot 500T+), en montageopties. Ons engineeringteam biedt volledige technische ondersteuning, waaronder:

• Fundamentbelastingsberekeningen: We leveren gedetailleerde belastingsgegevens (verticaal, horizontaal, opwaarts) om ervoor te zorgen dat uw civiel ingenieurs de juiste funderingen kunnen ontwerpen.

• 2D- en 3D-tekeningen: Geleverd voor goedkeuring en integratie in terminalontwerpplannen.

• Consultatie ter plaatse: Beschikbaar voor complexe of kritieke projecten.

Reden 3: Bewezen wereldwijde staat van dienst & klantvertrouwen
Onze bolders zijn niet alleen producten; het zijn bewezen activa in het veld. Ze zijn gespecificeerd en vertrouwd door:

• Havenautoriteiten: Shanghai International Port Group, Haven van Rotterdam.

• Engineeringreuzen: AECOM, Royal HaskoningDHV.

• Scheepswerven: China State Shipbuilding Corporation (CSSC), Hyundai Heavy Industries.
  Deze marktvalidatie is een bewijs van de betrouwbaarheid en prestaties van onze producten. We kunnen uitgebreide referenties en casestudies uit vergelijkbare toepassingen verstrekken om u volledig vertrouwen te geven.

Reden 4: Uitgebreide end-to-end service en after sales
Onze relatie met klanten eindigt niet bij de levering. We bieden een holistisch servicepakket:

• Logistieke expertise: We beheren de hele supply chain, van de fabrieksvloer tot de bouwplaats, en zorgen voor tijdige levering, zelfs voor grote, zware items. We hebben ervaring met het beveiligen van vracht voor zeetransport om schade te voorkomen.

• Installatiebegeleiding: Onze ingenieurs kunnen de installatie begeleiden om ervoor te zorgen dat deze wordt uitgevoerd volgens onze specificaties, wat de prestaties garandeert.

• After-sales support: We bieden gedetailleerde onderhoudsrichtlijnen. Hoewel onze bolders minimaal onderhoud vereisen, staan ​​we altijd klaar voor overleg als er een probleem ontstaat. Onze garantie dekt defecten in materialen en vakmanschap voor een periode van 5 jaar.

FAQ

V1: Wat is de doorlooptijd voor een standaard en een op maat ontworpen bolder?

• Antwoord: Voor standaardmodellen in onze catalogus is de typische doorlooptijd 6-8 weken vanaf orderbevestiging tot verzending. Dit omvat materiaalaanschaf, productie, kwaliteitstesten en oppervlaktevoorbereiding. Voor volledig op maat ontworpen bolders (bijv. een unieke vorm of een SWL van meer dan 300 ton) is de doorlooptijd doorgaans 10-14 weken om extra ontwerpvalidatie, sourcing van speciale materialen en complexere productie- en testprocessen mogelijk te maken. Factoren zoals de bestelhoeveelheid en schommelingen in de grondstoffenmarkt kunnen deze tijdlijnen beïnvloeden, wat we transparant zullen communiceren bij het plaatsen van de bestelling.

V2: Hoe bepaal ik de juiste veilige werklast (SWL) en maat voor mijn toepassing?

• Antwoord: De SWL wordt bepaald door de bolderkracht die nodig is voor het grootste schip dat uw terminal zal bedienen. Dit wordt berekend op basis van factoren zoals het draagvermogen (DWT) van het schip, het windoppervlak, de stroming en de blootstelling aan golven. Een veelgebruikte vuistregel is 100-150 kN houdkracht per lijn voor grote schepen, maar dit moet worden berekend. We raden ten zeerste aan om de richtlijnen van PIANC of OCIMF te raadplegen. Ons technische team kan u helpen met deze berekening. Het is cruciaal om altijd een bolder te kiezen met een SWL die hoger is dan uw berekende maximale lijnbelasting en om ervoor te zorgen dat de fundering is ontworpen om de bijbehorende uiteindelijke belasting (meestal 2x of 3x SWL) te weerstaan.

V3: Wat zijn de specifieke onderhoudsvereisten voor de HRT-serie bolders?

• Antwoord: Dankzij de Multi-Layer CPS is het onderhoud minimaal. We raden aan:

  1. Regelmatige visuele inspectie: Controleer elk kwartaal op significante fysieke schade of slijtage aan de verflaag.

  2. Jaarlijkse gedetailleerde inspectie: Controleer op tekenen van roest, scheuren of vervorming. Besteed speciale aandacht aan de interface tussen de hoorn en de basis.

  3. Onderhoudsactie: Als de toplaag tot op de zinklaag is bekrast, reinig dan het gebied en werk het bij met een zinkrijke verf. Als de verzinking beschadigd is, moet deze worden gerepareerd door een specialist met behulp van koud zinksprayen. Nooit lassen of de bolder verhitten zonder ons eerst te raadplegen, omdat dit de verzinking kan vernietigen en de warmtebehandeling van het staal kan beïnvloeden.

  4. Controleer bouten: Controleer jaarlijks de dichtheid van de funderingsbouten.

V4: Kunnen uw bolders op een bestaande kademuur worden geïnstalleerd en wat is daarvoor nodig?

• Antwoord: Ja, retrofitting is een veelvoorkomende toepassing. Het proces omvat:

  1. Plaatsbepaling: Onze ingenieurs hebben de exacte afmetingen en indeling nodig van de bestaande boutkanalen of het patroon van oude bouten die moeten worden verwijderd.

  2. Fundamentbeoordeling: Dit is de meest kritieke stap. Het bestaande beton moet worden geïnspecteerd om ervoor te zorgen dat het de nieuwe belastingen aankan. Dit kan het boren van kernen om de betonsterkte te testen, omvatten. Zwak of afbrokkelend beton moet worden gerepareerd of vervangen door een epoxy-mortel met hoge sterkte.

  3. Installatie: De oude bolder wordt verwijderd. Nieuwe hoogwaardige roestvrijstalen of thermisch verzinkte ankerbouten (bijv. ASTM A193 B7) worden in de gereinigde kanalen geplaatst met behulp van een hoogwaardige, niet-krimpende grout (bijv. op epoxybasis). De nieuwe HRT-bolder wordt vervolgens op zijn plaats neergelaten, uitgelijnd en de moeren worden aangedraaid tot een specifieke waarde die we verstrekken. Het is essentieel om een ​​professionele maritieme aannemer te gebruiken die ervaring heeft met dit precieze werk om een ​​veilige en veilige installatie te garanderen.
